기능 및 이점

• 자동 통신 측정 (RZ 및 NRZ)
• Q- 팩터
• 소광비
• 광 전력
• 신호 대 잡음비
• 지터
• 넓은 대역폭 ( 최대 12.5GHz 트리거에서 DC ~ 70+ GHz * 1 )
• 자동 ITU / ANSI 마스크 테스트
• 일반, 무한, 가변 지속성 및 색상 단계 표시 모드
• 직관적 인 사용자 인터페이스
• 대형 컬러 디스플레이 (10 인치)
• MS Windows 운영 체제
• 모듈 형 아키텍처
• 빠른 포착 률
• 탁월한 신호 충실도 (지터 <800 fsec RMS - 표준)
• FrameScan ™ 획득 모드
• 데이터 의존적 인 고장 분리
• 저전력 PRBS 신호 검사
• 평균화를 통해 무작위 잡음 및 지터 제거
• 향상된 네트워크 보안을위한 Windows 2000

응용 프로그램

• ITU / ANSI 적합성을위한 제조 / 테스트
• 통신 및 데이터 통신 요소의 설계 / 검증

* 1 대역폭은 플러그인 모듈에 의해 결정되며 향후 고속 모듈이 출시되면 70GHz를 초과 할 수도 있습니다.

통신 신호 분석 솔루션

고성능 통신 애플리케이션을 위해 특별히 설계된 CSA8000B 통신 신호 분석기는 데이터 콤 및 통신 컴포넌트, 트랜시버 서브 어셈블리 및 전송 시스템의 설계 평가 및 제조 테스트에 이상적인 툴입니다.

CSA8000B는 원시 데이터뿐만 아니라 시간 및 진폭 히스토그램, 마스크 테스트 및 통계 측정과 함께 측정 결과를 생성합니다. RZ 및 NRZ 신호 모두에 대해 지터, 잡음, 듀티 사이클, 오버 슈트, 언더 슛, 소광비, Q- 인자, 평균 광 전력 및 진폭 측정을 포함하는 통신 맞춤형 측정 세트를 제공합니다.

또한 SDH / SONET, 기가비트 이더넷 및 기타 표준의 마스크 테스트는 적합성 테스트를 간소화합니다.

커다란 풀 컬러 디스플레이는 파형의 세부 사항을 식별하는 데 도움이됩니다. 파형 데이터의 컬러 그레이딩은 신호 수집 및 분석에 세 번째 차원 인 샘플 밀도를 추가합니다.

모듈화 및 유연성

CSA8000B는 크고 성장하는 광학 및 전기 플러그인 모듈 제품군을 지원합니다. 이 모듈 형 아키텍처를 사용하면 현재 및 미래의 애플리케이션에 적합한 기능으로 계측기를 구성 할 수 있습니다.

사용 가능한 광 모듈은 텔레콤 (155Mb / s ~ 43Gb / s) 및 데이터 컴 (파이버 채널, InfiniBand 및 기가비트 이더넷) 애플리케이션을위한 완벽한 광 테스트 솔루션을 제공합니다.

각 광 모듈은 광 / 전기 변환기, 평균 전력 모니터, 최대 5 개의 데이터 속도 필터, 전체 대역폭 경로 및 저잡음 전기 샘플러를 포함하여 통신 테스트에 필요한 모든 요소를 ​​포함합니다. 또한 클록 복구는 대부분의 광학 모듈에 옵션으로 제공됩니다.

전기 플러그 - 인에는 최대 70+ GHz의 대역폭을 갖춘 다양한 모듈과 TDR (Time Domain Reflectometry)과 같은 특수 기능이 포함되어 있습니다. 또한 고 대역폭 프로브를 사용하여 총 수집 및 측정 솔루션을 구축 할 수 있습니다.

탁월한 성능

업계 최고의 수평 타임베이스 안정성, 트리거 지터, 신호 감도 및 잡음 성능을 갖춘 CSA8000B는 고속 광통신 테스트를 위해 가장 정확한 획득 신호를 보장합니다.

CSA8000B의 다중 프로세서 아키텍처는 채널당 전용 디지털 신호 프로세서 (DSP)를 갖추고있어 테스트 시간을 단축시키는 업계 최고의 파형 수집 속도를 제공합니다.

CSA8000B의 FrameScan ™ 획득 모드는 다양한 BERT 및 / 또는 프로토콜 분석기와 함께 사용하여 송신기에서 패턴 종속 효과를 격리하거나 마스크 위반으로 이어지는 비트 시퀀스를 표시 할 수 있습니다. FrameScan 획득 모드는 또한 아이 다이어그램의 평균화를 허용합니다. 이것은 잡음이 많은 저수준 신호로부터 클린 아이 다이어그램을 추출하는 데 사용할 수 있습니다.

8000 시리즈 샘플링 오실로스코프 플랫폼

CSA8000B는 익숙한 MS Windows 기반 PC 기술과 세계적 수준의 파형 수집 기술을 결합한 텍트로닉스 샘플링 오실로스코프 플랫폼을 기반으로합니다.

이 플랫폼은 GPIB, 병렬 프린터 포트, RS-232-C 및 USB 직렬 포트 및 이더넷 LAN 연결과 같은 다양한 표준 계측 및 통신 인터페이스를 제공합니다. 또한 플랫폼에는 대용량 저장 장치 (플로피 디스크, 이동식 하드 드라이브 및 CD-ROM)가 포함되어 있습니다. 선택한 기간을 측정하지 못하게하는 기능인 게이트 트리거링 (gated triggering)이 옵션으로 제공됩니다.

마지막으로 시스템이 Open Windows 환경을 지원하기 때문에 상업적으로 사용 가능한 소프트웨어 패키지를 사용하여 새로운 수준의 데이터 분석을 계측기에서 직접 수행 할 수 있습니다.

또한 표준 소프트웨어 액세서리 인 TekVISA ™를 사용하여 계측기 또는 외부 PC 워크 스테이션에서 실행되는 소프트웨어 응용 프로그램 (예 : LabView, LabWindows, Visual Basic, Microsoft Excel, C 등)의 제어하에 계측기를 배치 할 수 있습니다 네트워크를 GPIB 하드웨어 인터페이스 없이도 계측기에 연결할 수 있습니다. LabView 및 기타 프로그램 용 플러그 앤 플레이 드라이버도 제공됩니다.

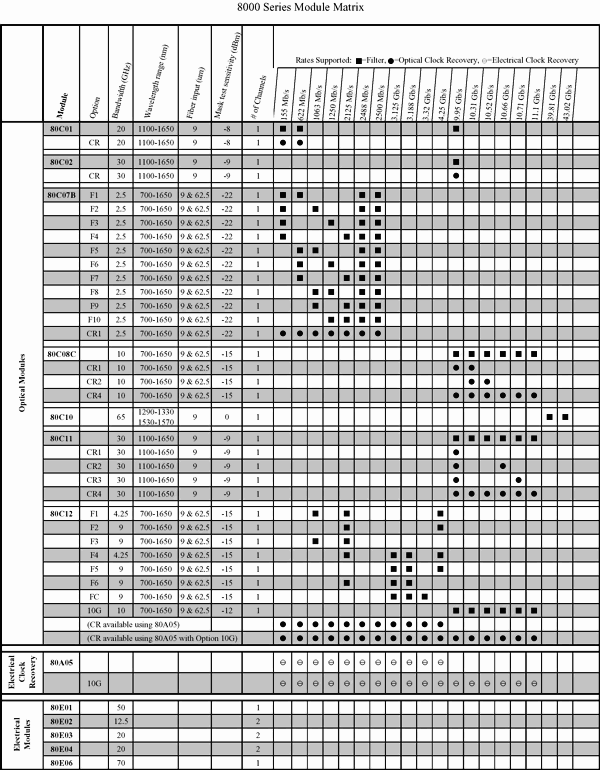

8000 시리즈 샘플링 오실로스코프 광 모듈

80C01 멀티 레이트 통신 샘플링 모듈 - 80C01 모듈은 긴 파장의 파형의 적합성 테스트를 지원 622 (1100 1650 ㎚) 신호는 2488 MB / S 및 9.953 기가 바이트 / 최대 20 개 기가 헤르쯔와 범용 테스트뿐만 아니라이야 광 대역폭. 80C01은 클럭 복구 옵션을 통해 622 및 2488 Mb / s 텔레콤 애플리케이션을위한 테스트 솔루션을 제공합니다.

80C02 고성능 통신 샘플링 모듈 - 80C02 모듈 장파장의 테스트를 위해 최적화 9.953 GB / s로 (1100 내지 1650)의 신호 (SONET OC-192 / SDH STM-64). 30GHz의 높은 광학 대역폭 (일반)을 통해 범용 고성능 광학 부품 테스트에도 적합합니다. 80C02는 9.953 Gb / s 텔레콤 표준을 지원하는 클럭 복구로 선택적으로 구성 할 수 있습니다.

80C07B 멀티 레이트, 데이터 통신 및 통신 광 샘플링 모듈 - 80C07B의 모듈은 넓은 파장 (700-1650 ㎚) 155 2500 MB / s로 테스트 데이터 통신 / 통신 신호들에 대해 최적화 된 멀티 레이트 광 샘플링 모듈이다. 증폭 된 O / E 컨버터 설계로이 모듈은 탁월한 신호 대 잡음 성능을 제공하므로 사용자는 저전력 광 신호를 검사 할 수 있습니다. 80C07B는 155, 622, 1063, 1250, 2125, 2488, 2500 및 2666 Mb / s 속도를 지원하는 클럭 복구로 선택적으로 구성 할 수 있습니다.

10 기가비트 이더넷 순방향 에러 보정 80C08C 멀티 레이트, 데이터 통신 및 통신 광 샘플링 모듈 - 80C08C의 모듈은 멀티 레이트 광 샘플링 모듈 9.953에서 10 기가비트 이더넷 애플리케이션 데이터 통신 속도 테스트, 10.3125, 11.0957를 제공 (700 1,650 nm의) 광범위한 파장 Gb / s 및 10G 파이버 채널 애플리케이션에서 10.51875 Gb / s를 지원합니다. 80C08C는 또한 9.953, 10.664 및 10.709 Gb / s에서 통신 요금 테스트를 제공합니다. 이 모듈은 증폭 된 O / E 컨버터 설계로 뛰어난 신호 대 잡음 성능과 높은 광 감도를 제공하므로 사용자는 저전력 레벨의 광 신호를 검사 할 수 있습니다. 80C08C는 9.8-12.6 Gb / s의 연속 범위에서 표준 또는 사용자 정의 속도를 지원할 수있는 클록 복구 옵션을 사용하여 선택적으로 구성 할 수 있습니다.

43 Gbps의 ITU-T G.709 순방향 에러 보정 80C10 65 GHz의 40Gbps의 광 샘플링 모듈 - 80C10 모듈 39.813 Gbps의 (OC-768 / 1310 나노 미터 또는 1550 nm의 하나에 적합성 시험을 가능하게 통합 된 선택 기준 수신기 필터링을 제공한다 STM-256) 및 43.018 Gbps (43 Gbps ITU-T G.709 FEC) 속도를 지원합니다. 필터 속도 외에도 사용자는 정확한 신호 특성화를 위해 최적의 잡음 대 대역폭 성능을 위해 30GHz 또는 65GHz의 선택 가능한 대역폭을 선택할 수 있습니다.

80C11 멀티 레이트, 데이터 통신 및 통신 광 샘플링 모듈 - 80C11 모듈은 장파장 (1,100 1650 ㎚) 10 GB / s의 데이터 통신 및 통신 표준 비율 9.953로, 10.3125, 10.51875 테스트를 위해 최적화 된 다중 속도 광 샘플링 모듈 10.664, 10.709 및 11.0957Gb / s이다. 최고 30 GHz (일반)의 높은 광학 대역폭으로 일반적인 고성능 10 Gb / s 광 부품 테스트에 적합합니다. 80C11은 9.8 ~ 12.6 Gb / s의 연속 범위에서 표준 또는 사용자 정의 속도를 지원할 수있는 클럭 복구 옵션으로 선택적으로 구성 할 수 있습니다.

80C12 멀티 레이트 통신 및 데이터 통신 광 샘플링 모듈 - 80C12 모듈은 넓은 파장 (700-1650 nm의) 멀티 레이트 통신 및 데이터 통신을 제공 테스트 멀티 레이트 샘플링 광 모듈이다. 이 매우 유연한 모듈은 낮은 데이터 속도 어플리케이션 (1 ~ 4 Gb / s) 또는 다양한 종류의 10Gb / s 어플리케이션을 지원하도록 구성 할 수 있습니다. 저속 전송률 어플리케이션에는 1, 2 및 4 Gb / s FibreChannel과 10GBase-X4 및 4-Lane 10 Gb / s FibreChannel과 같은 "by by 4"파장 분할 멀티 플렉스 표준이 포함됩니다. 지원되는 10Gb / s 애플리케이션에는 데이터 콤과 텔레콤 애플리케이션이 모두 포함됩니다. 지원되는 10Gb / s 데이터 콤 애플리케이션은 9.953, 10.3125, 11.0957 Gb / s의 10GbE 애플리케이션과 10.51875 Gb / s의 10G 파이버 채널 애플리케이션을 포함합니다. 80C12는 또한 9.953의 통신 요금 테스트를 제공하며, 10.664 및 10.709Gb / s이다. 증폭 된 O / E 컨버터 설계로이 모듈은 탁월한 신호 대 잡음 성능과 높은 광 감도를 제공하므로 사용자는 저전력 레벨의 광 신호를 검사 할 수 있습니다. 80C12의 클록 복구는 80A05 (별도 판매)를 통해 제공됩니다.

8000 시리즈 샘플링 오실로스코프 전기 모듈

샘플링 모듈 80E01 - 80E01은 단일 채널, 50 GHz의 대역폭 샘플링 모듈이다. 80E01은 측정 된 대역폭이 50GHz 이상이고 계산 된 상승 시간이 7.0ps 이하입니다. 표시되는 노이즈는 일반적으로 1.8 mV RMS 입니다. 전면 패널 커넥터는 암 (female) 2.4mm이며 어댑터 (SMA 커넥터 시스템과의 호환성을 유지하기 위해 암컷은 2.4mm에서 2.92mm까지 제공됩니다.

80E02 저잡음 샘플링 모듈 - 80E02은 듀얼 채널, 구체적으로는 디지털 통신 및 디바이스 특성 애플리케이션에서 낮은 노이즈 측정을 위해 설계 12.5 GHz의 샘플링 모듈이다. 28 ps의 획득 상승 시간과 일반적 으로 표시된 노이즈의 400 μV RMS 를 제공합니다. 80E02는 저소음 어플리케이션에 이상적인 장비입니다. 80E02의 공통 어플리케이션은 고속 통신 회로의 스위칭 특성을 캡쳐하고 표시함으로써 신호 잡음 및 신호 타이밍 지터의 정확한 통계 측정을 수행하거나 고속 디지털 IC의 안정적인 타이밍 측정을 얻는 것입니다.

샘플링 모듈 80E03 - 80E03은 듀얼 채널, 20 GHz의 샘플링 모듈이다. 이 샘플링 모듈은 17.5 ps의 획득 상승 시간을 제공합니다.

TDR 샘플링 모듈 80E04 - 80E04은 이중 채널 TDR 기능 20 GHz의 샘플링 모듈이다. 이 샘플링 모듈은 17.5 ps의 획득 상승 시간과 20 GHz의 등가 대역폭을 제공합니다. TDR 기능은 진정한 차동 성능과 TDR 슬로프의 상승 된 35ps의 빠른 상승으로 높은 분해능을 제공합니다.

80E06 70+ GHz의 샘플링 모듈 - 80E06은 단일 채널, 5.0 PS 산출 상승 시간 70+ 헤르쯔 (일반적인 대역폭) 샘플링 모듈이다. 일반적인 RMS 잡음은 1.8mV이다. 이 샘플링 모듈은 1.85 mm (유형 V) 전면 패널 커넥터와 50 Ω SMA 터미네이션이있는 2.92 mm의 정밀 어댑터를 제공합니다. 1 미터 또는 2 미터 길이의 Extender 케이블 샘플링 오실로스코프 메인 프레임에서 샘플링 모듈을 원격으로 작동시키기 위해 주문할 수 있습니다.

80A05 전기 클럭 복구 모듈 - 80A05는 클럭 복구 전기 신호뿐만 아니라, 내부 클록 복구를 트리거 할 수있다. 이 모듈은 직렬 데이터 스트림에서 50Mb / s ~ 4.26Gb / s 범위의 가장 일반적인 모든 전기 표준에 대한 클럭을 복구합니다. 옵션 10G는 최대 12.6 Gb / s의 표준 속도를 지원합니다. 이 모듈은 입력에서 단일 종단 또는 차동 신호를 받아들이며 단일 종단 및 차동 클럭 복구를 제공합니다. 이 모듈은 80C12의 클럭 복구 모듈로도 사용됩니다.
