Audio Precision PSIA-2722
Programmable Serial Interface Adapter /
프로그래머블 직렬 인터페이스 어댑터

 Chip-level Connectivity for 2700 Series Audio Analyzers

모든 장치 매개 변수는 소프트 패널을 사용하여 설정됩니다. 클럭 속도, 워드 폭 및 형식, 데이터 채널 및 기타 매개 변수를 설정하고 저장할 수 있으므로 쉽고 예측 가능한 장치 테스트가 가능합니다. 패널은 전송 및 수신 기능을 위해 설정을 복사 할 수있는 기능이 포함되어 있습니다.

• 광범위한 로직 제품군 및 형식의 적응
• I2S 스위치 및 단순화 된 I2S 설정 컨트롤
• 내부 또는 외부 마스터 클럭, 비트 클럭 및 워드 클럭
• 채널 (서브 프레임) 클럭 출력
• N * Fs 클럭 출력
• 반전, 비트 와이드 펄스 및 에지 싱크
• 레이트 또는 팩터 별 직관적 인 클록 설정
• 2, 4 또는 다중 채널 지원

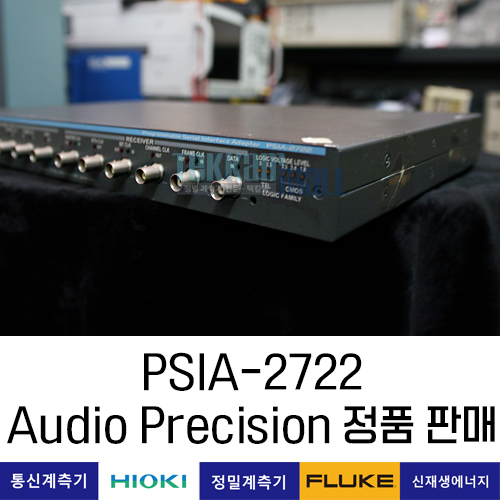

• 5V 및 3.3V TTL의 전압 레벨; 1.8 V, 2.4 V 및 3.3 V CMOS. 전면 패널 전압 표시기
• 가변 데이터 워드 폭
• MSB 또는 LSB 우선
• 왼쪽 맞춤, 오른쪽 맞춤 또는 패딩
• "0", "1"또는 부호 / LSB가있는 데이터 채우기
• 디버깅에 도움이되는 루프백 모드. 빠른 설정을 위해 한 번의 클릭으로 송신기 설정을 수신기에 복사 할 수 있습니다.

PSIA 어댑터를 사용하면 아날로그 - 디지털 변환기, 디지털 - 아날로그 변환기 및 샘플 속도 변환기와 같은 칩 수준 장치를 Audio Precision 2700 Series 및 System Two Cascade Plus 오디오 분석기에 연결할 수 있습니다. 테스트중인 장치는 서로 다른 로직 제품군 및 전압 레벨, 클럭 속도, 단어 방향 및 형식을 비롯한 다양한 인터페이스 프로토콜을 가질 수 있습니다.

참고 : APx555, APx52x 시리즈 및 APx58x 시리즈 오디오 분석기는 DSIO (Digital Serial I / O) 모듈 옵션을 통해 칩 레벨 연결을 제공합니다.

사용자 인터페이스
PSIA는 거의 모든 장치에 연결할 수 있도록 다양한 매개 변수를 지원합니다. 이 파라미터들은 사용이 간편한 부드러운 송신기 및 수신기 패널의 분석기 제어 소프트웨어 내에서 설정됩니다. PSIA 설정은 분석기의 테스트 파일의 일부로 저장되므로 반복 가능하고 일관된 측정이 가능합니다.

편리한 테스트 개발
PSIA에는 디버깅을 용이하게하는 루프백 모드가 포함되어 있습니다. 빠른 설정을 위해 한 번의 클릭으로 송신기 설정을 수신기에 복사 할 수 있습니다. 전체 설정은 테스트 파일의 일부로 저장 및 호출 할 수 있습니다. I2S에 대한 간단한 설정 컨트롤도 제공됩니다.

컴팩트 한 디자인

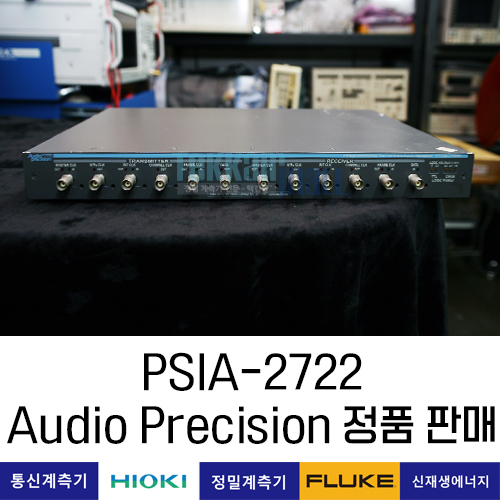

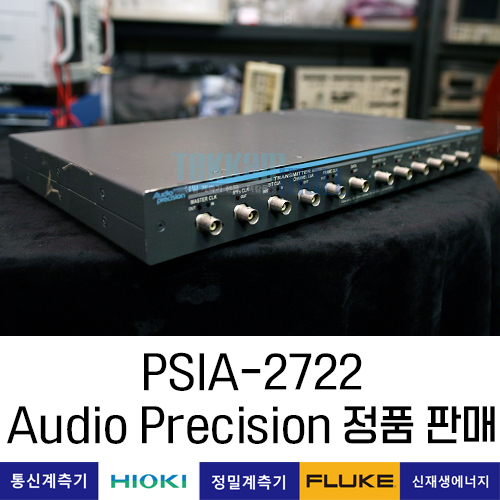

PSIA는 호스트 분석기 시스템 상단에 편리하게 배치 할 수있는 슬림형 랙 너비 패키지로 제공됩니다. 모든 로직 라인은 전면 패널 BNC 커넥터를 통해 연결되어 데이터 무결성을 보장합니다. BNC 신호마다 편리한 오실로스코프 프로브 잭이 제공됩니다. 데이터 포트 중 일부는 입력 또는 출력 모드 일 수 있으므로 LED는 데이터 방향을 나타 내기 위해 각 BNC 커넥터 위에 있습니다.
